zLog CW Interface

zLog CWインターフェース回路例



IBM PC/AT互換機

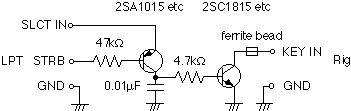

CWインターフェース(パラレルポート)

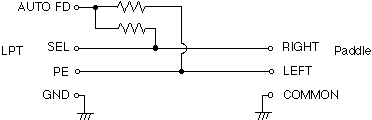

パドルインターフェース(パラレルポート)


抵抗値:10kΩ




PC9801/9821シリーズ

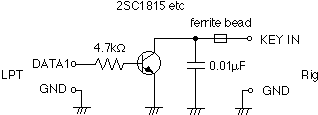

CWインターフェース(パラレルポート)





パドルインターフェース(マウスコネクタ) DOS版のみ





ZLOG用のフォトMOSリレーを使用したインターフェイス by JH2CMI


8/2/98
